  产品展示>>QC12Y-4*2500液压摆式剪板机

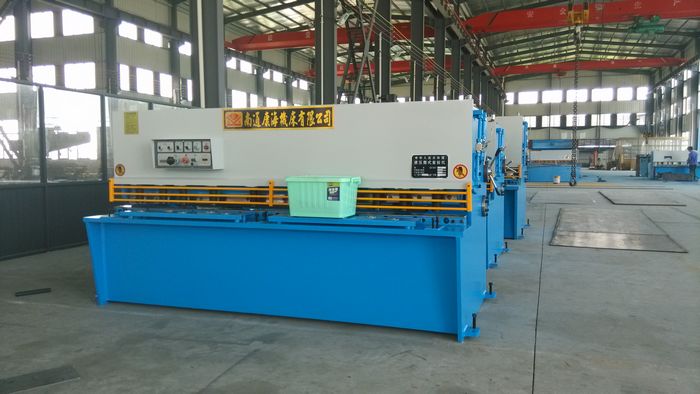

QC12Y-4*2500液压摆式剪板机

机器的基本技术参数:
序号
项目名称
数值
单位
序号
项目名称
数值
单位
1
可剪板厚
4
mm
10
型号
Y132M-4 B5
2
可剪板宽
2500
mm
功率
4
KW
3
被剪板料强度
σb≤450
N/mm2
转速
1440
rpm
4
行程次数
25
次/min
11
轴向柱塞泵
型号
10MCY14-1B
5
剪切角
1.5°

流量
10
L/min
6
喉口深度
150
mm
压力
31.5
Mpa
7
刀片长度
2600
mm
12
外形尺寸
3300
mm
8
工作台离地高度
800
mm
1600
mm
9
后挡料范围
20~600
mm
1600
mm
一、整机结构
整机采用全钢焊接结构,墙板、工作台、刀架体等焊接部件振动消除应力,具有很好的刚性与稳定性。
二、技术与工艺
剪板机后挡料
剪板机阀组
1、 本机属新一代液压剪板机。采用液压集成阀块。结构紧凑,减少管路连接,提高了系统的可靠性与易维修性。
2、结构件采用喷丸方式除锈,并喷涂防锈漆;
3、机床的机架、上刀架、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成,保证了主机的各项几何精度。
4、 串联油缸使机床在剪切时,油缸同步,剪切角不会变动。
5、上刀架安装刀片的安装面为螺旋面,确保在剪切过程中刀片间隙的均匀性,剪切断面质量好。子轴支承上刀架上、下摆动动作,偏心机构快速调整刀片间隙,提高剪切精度。
6、 蓄能器回程平稳、迅速,改变了传统的储气筒的结构,杜绝氮气泄露的情况
7、 上刀片菱形,下刀片矩形,材质9CrSi,硬度好、寿命长。
8、上、下刀片刀口间隙由手柄调节,刻度盘指示数值,调整轻便迅速、正确可靠。
9、设有灯光对线装置,电动机械式后挡料,并能作手动微调,挡料尺寸及剪切次数均有数字显示装置,使用方便。
10、防护栅与电气构成联锁,电气箱设有电源开关和机械联锁装置,确保操作及维修的安全。
11、 工作台面设滚动结构,减少板料划伤,并可减少摩擦阻力。
部分配套件供应商
油缸主要密封圈:日本华尔卡                  主控电气元件:西门子(苏州)
液    压    阀:海门新力阀组                油        泵:上海优质油泵
刀          片:上海金山优质刀片         电        机:南通恒力电机
